桩基础模块介绍

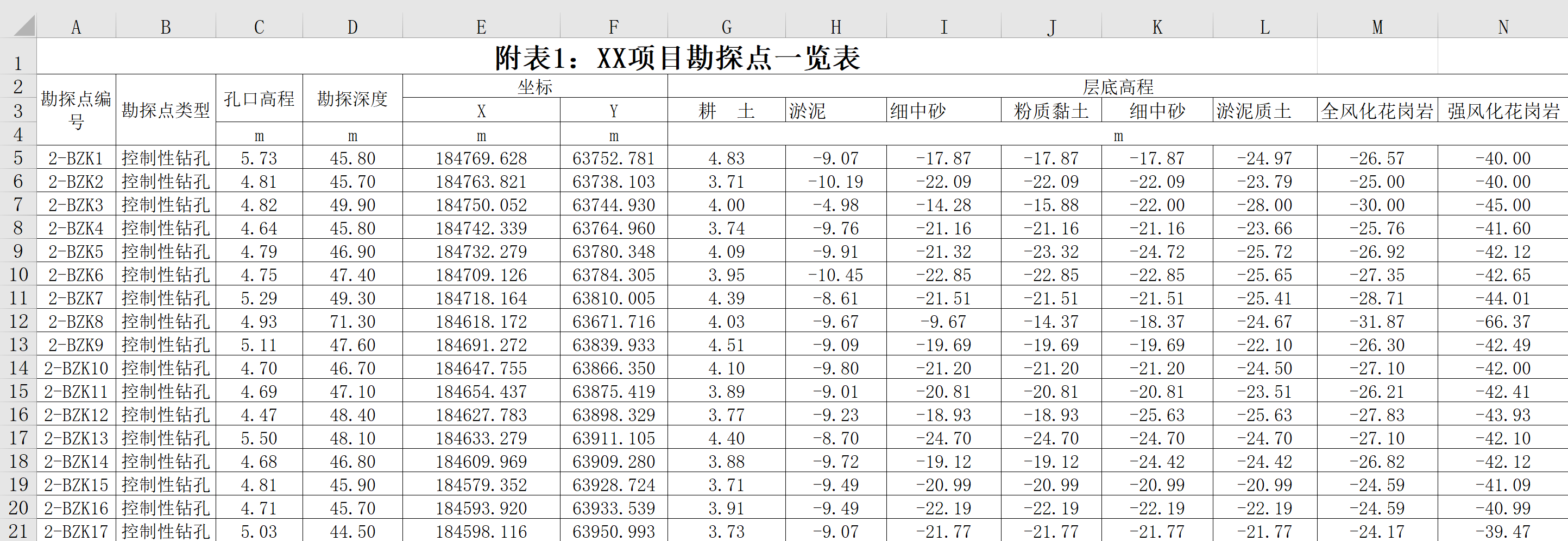

首先新建或打开一个项目，然后导入勘探数据Excel表。勘探数据Excel表中应包括勘探点一览表和场地控制点坐标表。其中勘探点一览表的格式如下图所示：

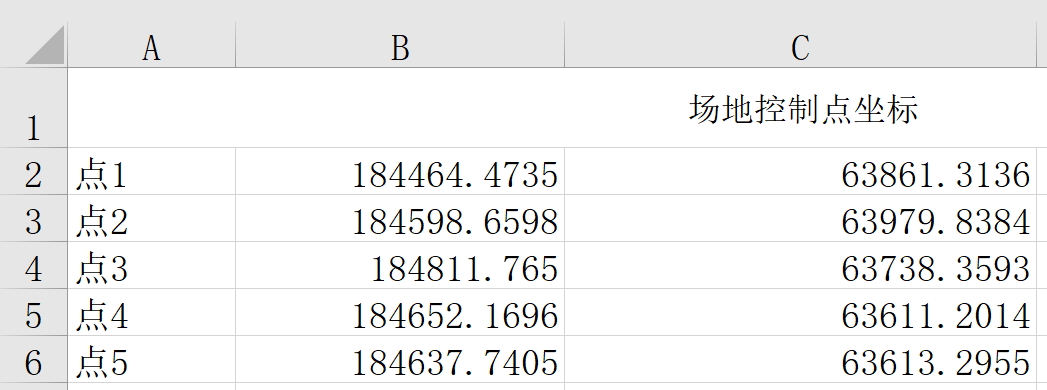

场地控制点坐标表如下图所示：

数据导入后，存放在项目数据中。

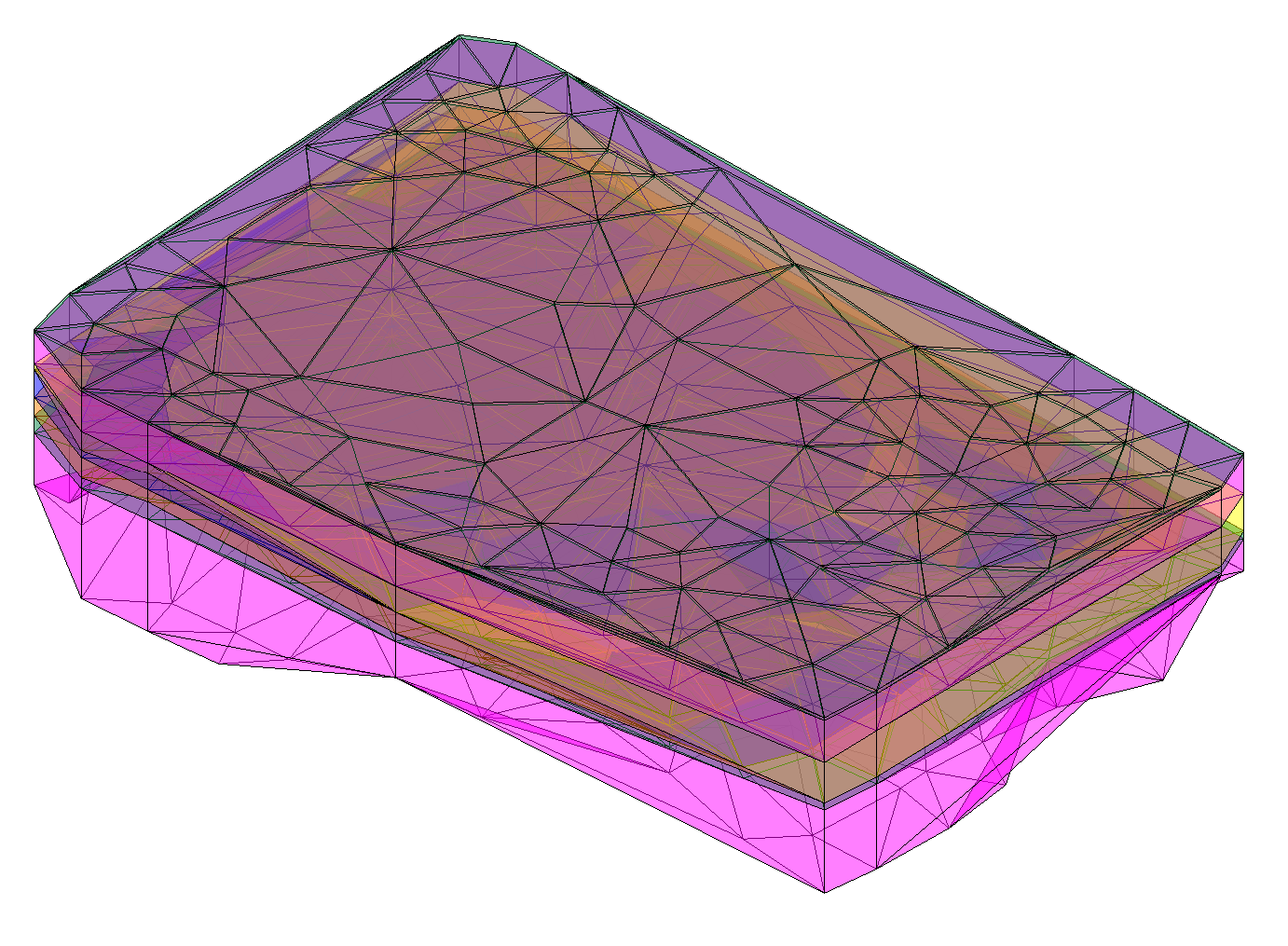

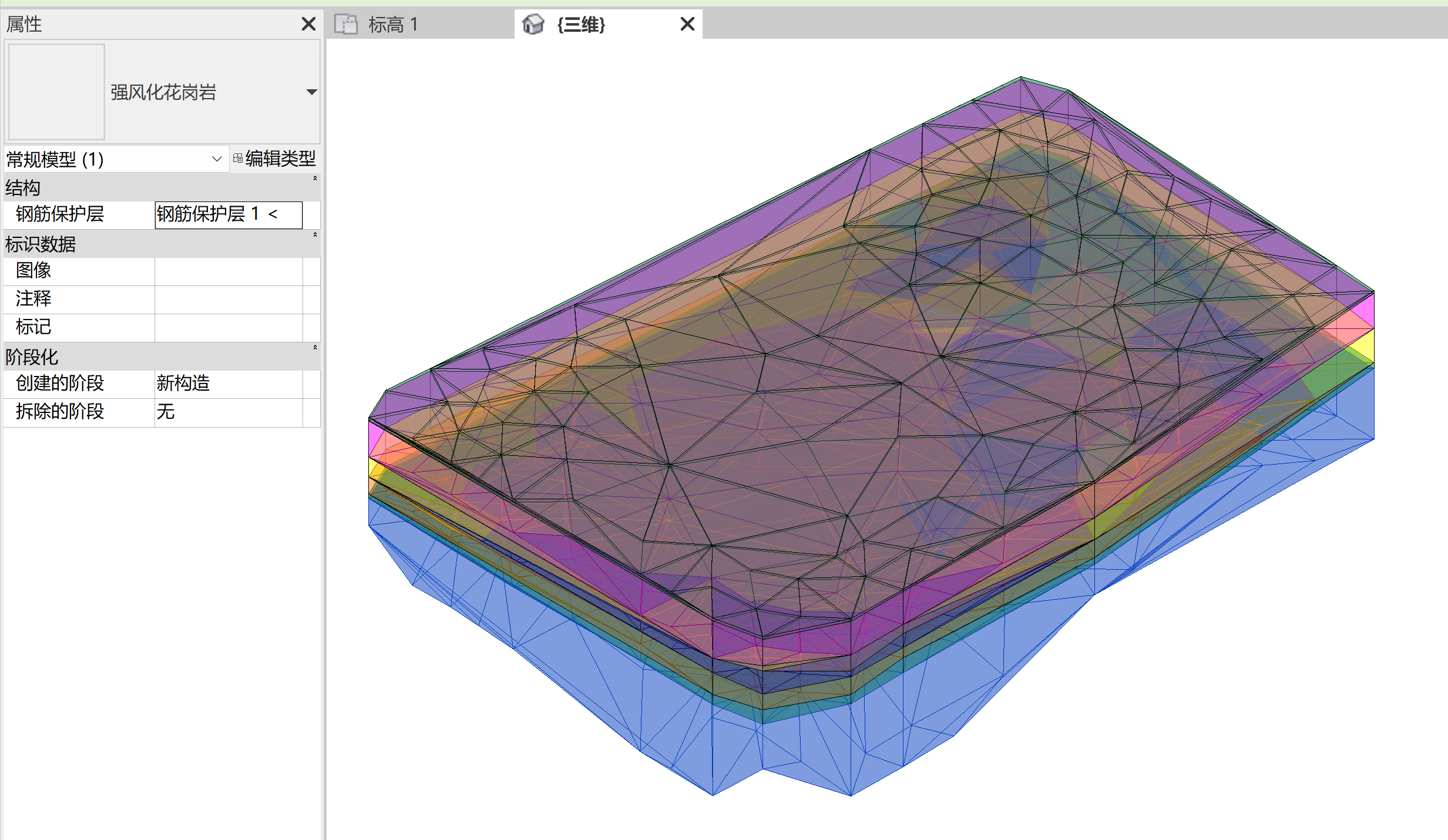

在导入了勘探数据后，软件就可以根据勘探数据在Revit中生成土层模型，如下图所示：

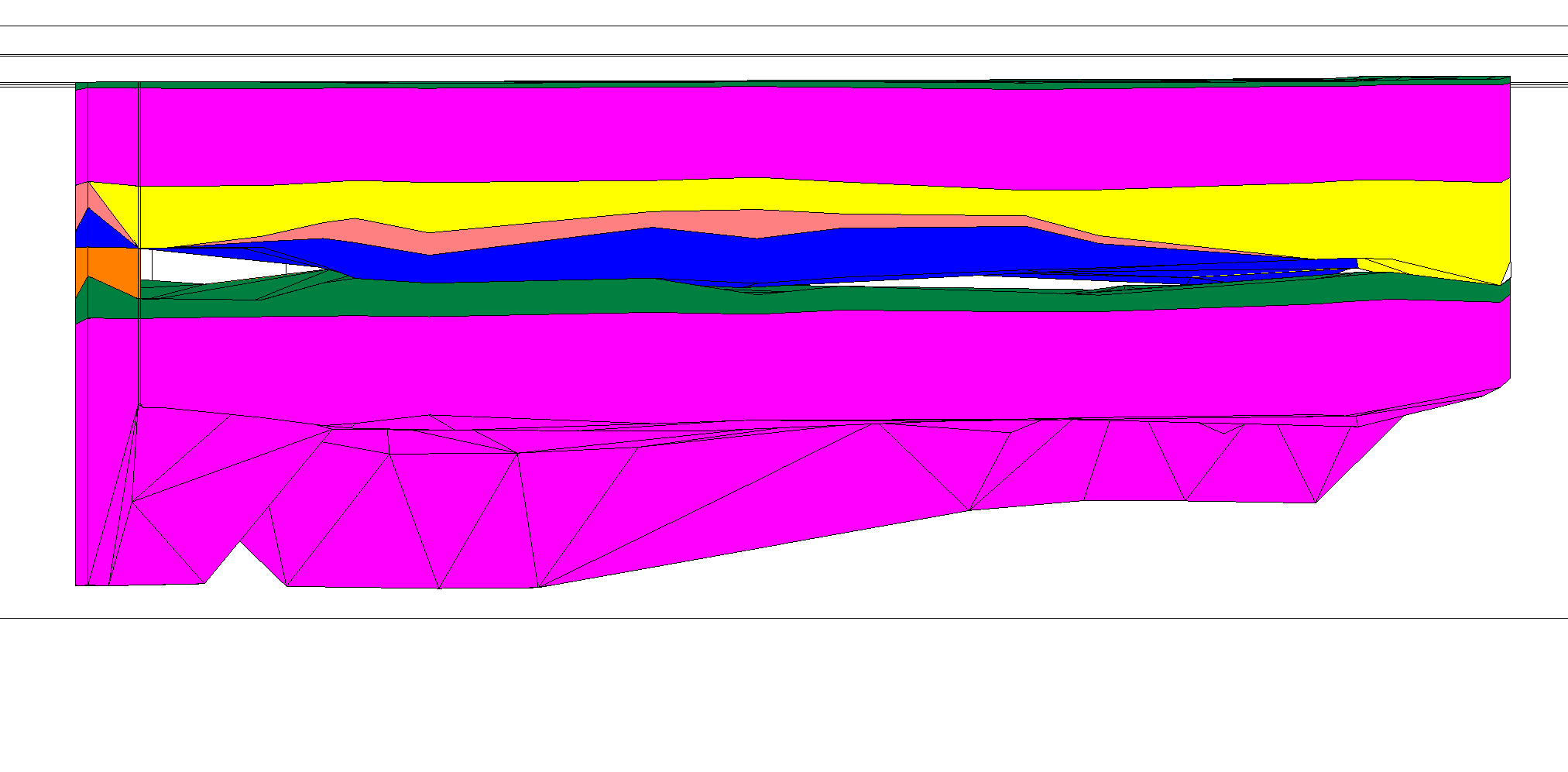

土层模型是分层绘制的，点击每一层模型，可以显示相应的土层的名称。

如果修改了勘探数据，例如重新导入了勘探数据Excel表，则此功能可根据新数据重建模型。

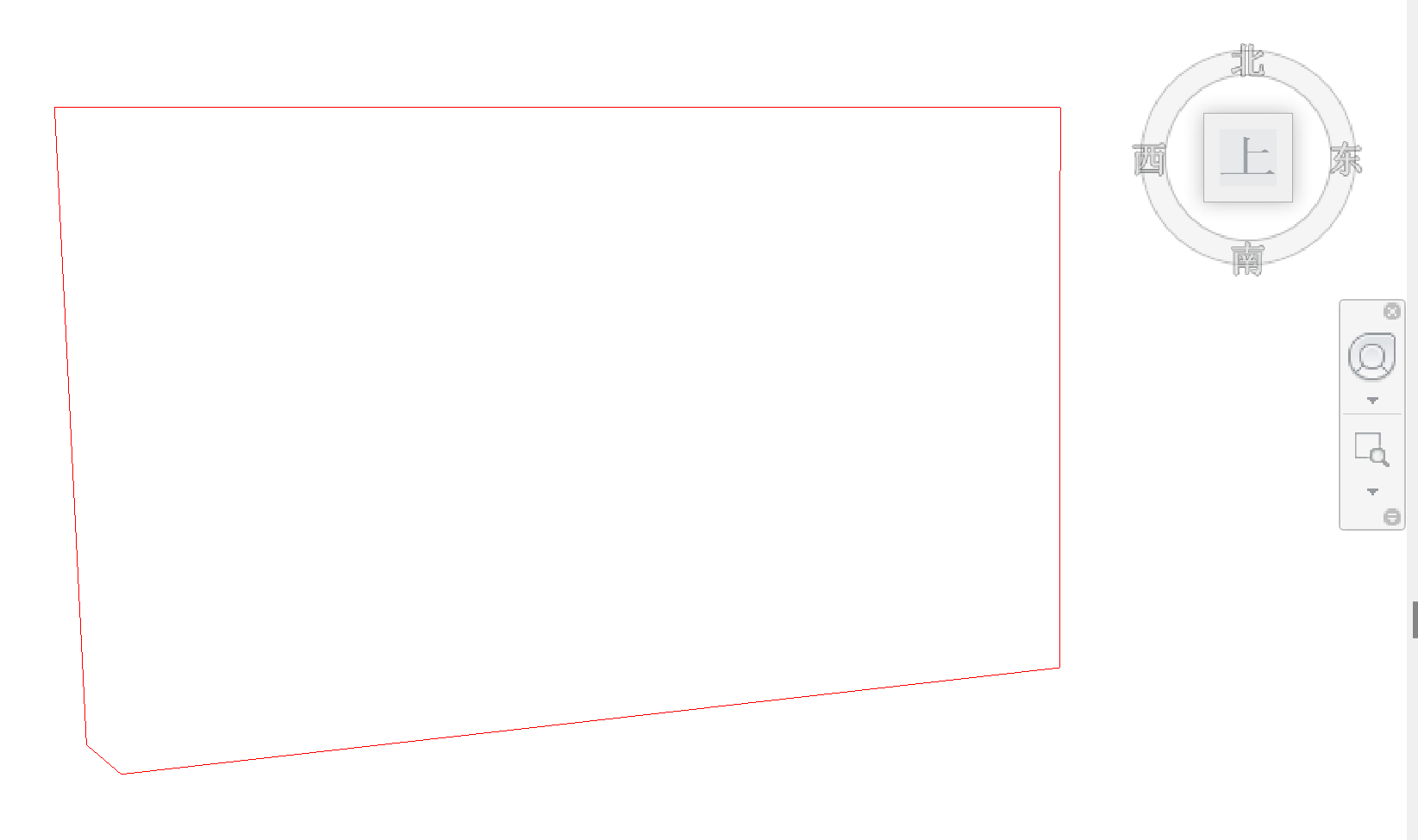

在导入了勘探数据后，软件就可以根据场地控制点数据，在Revit中绘制出场地控制点连线的三维模型，近似于场地红线，方便设计者查看。

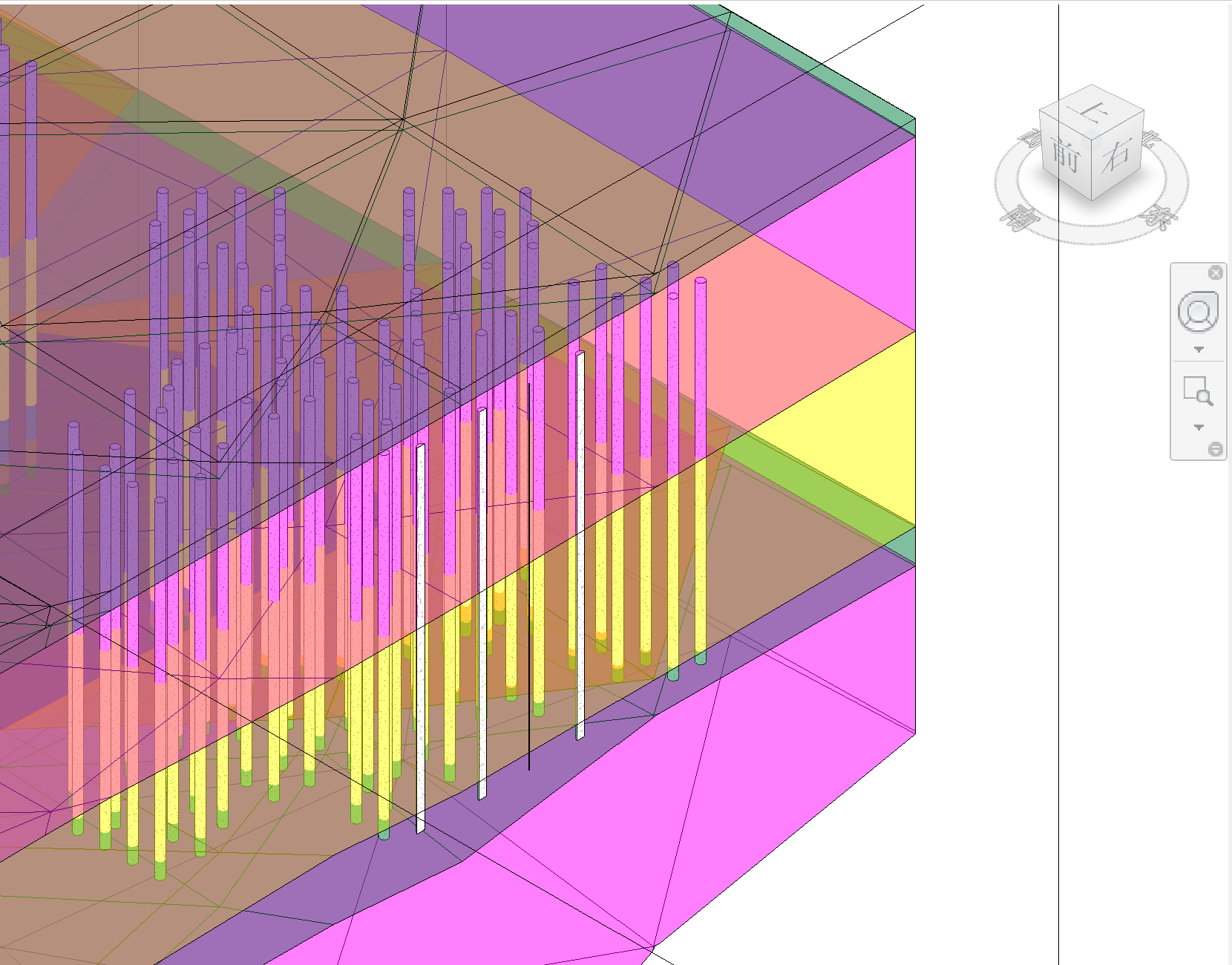

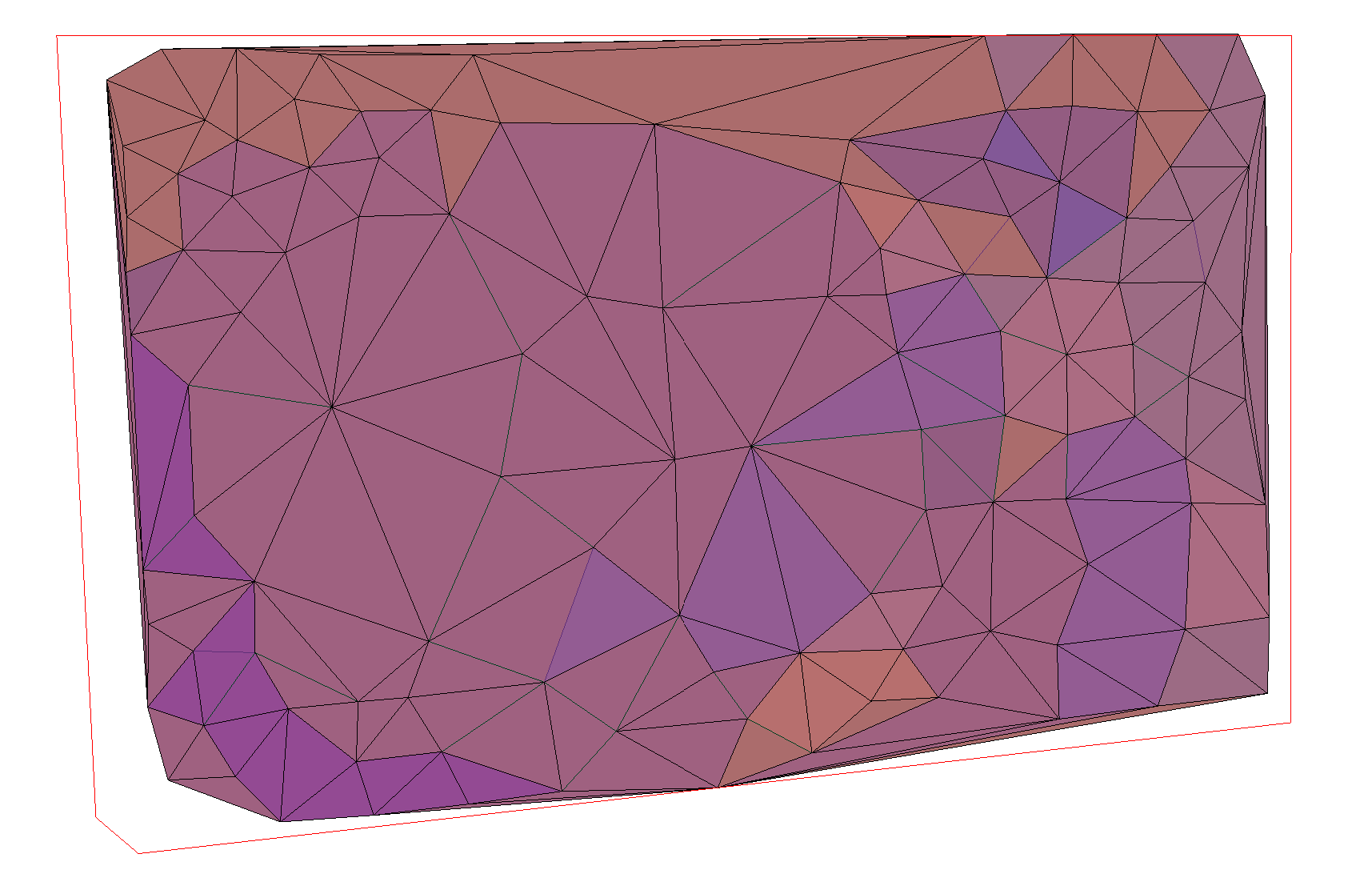

跟土层模型同时显示，就更直观：

桩基础CAD图使用的不是地理坐标，其中桩的位置坐标只有相对意义，直接取图中的桩的位置是没有意义的。因此，首先要建立桩基础CAD图与地理坐标之间的转换关系。由于桩基础CAD图中的红线角点的地理坐标是已知的，我们可以通过对齐场地红线，建立桩基础CAD图的坐标系与地理坐标系之间的转换关系。

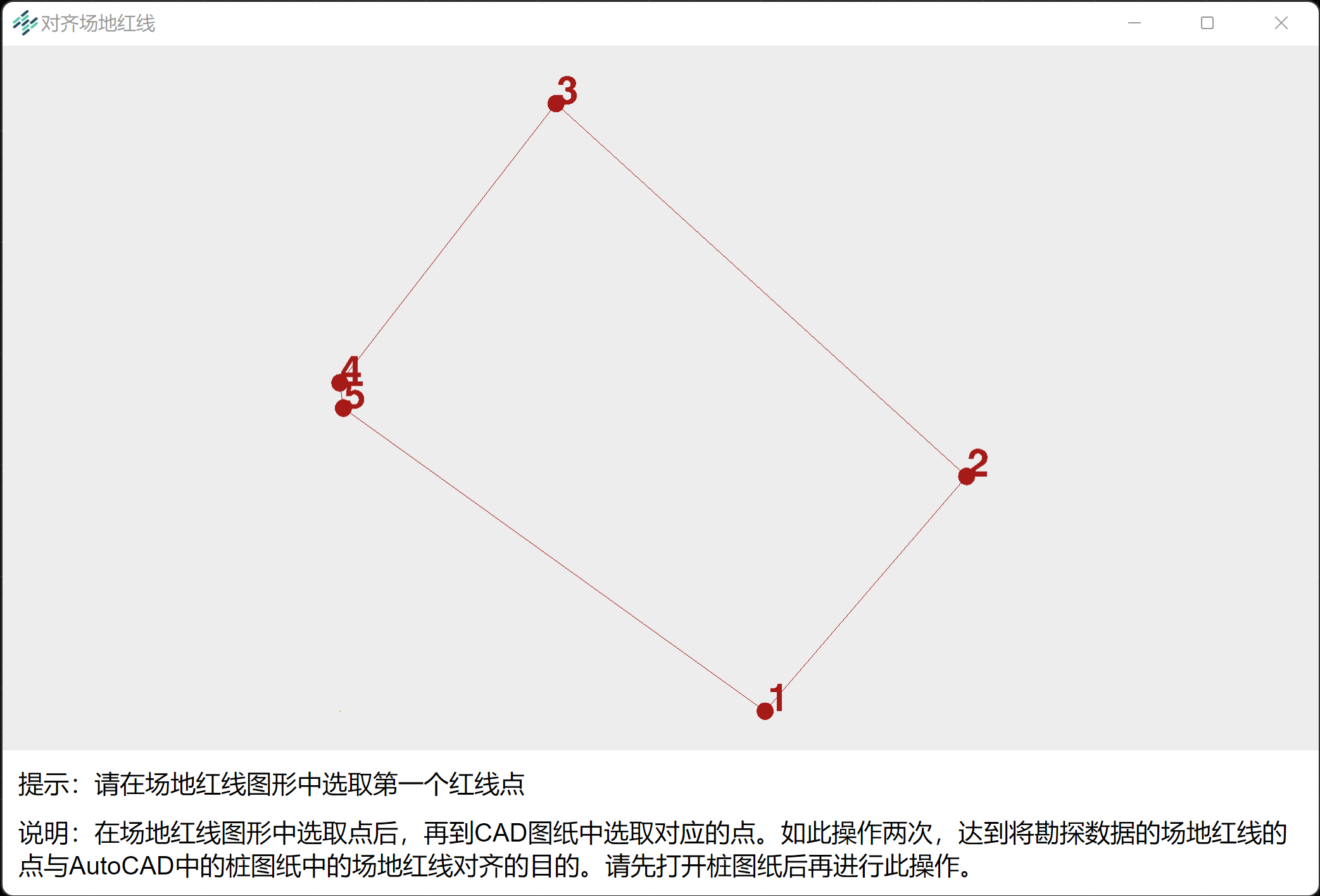

下图是操作界面：

在操作界面中选两个点，在CAD中取对应的两个点，程序就可以计算出CAD图与地理坐标系之间的转换关系，并且建立一个项目坐标系，原点位于红线范围的左下角处。

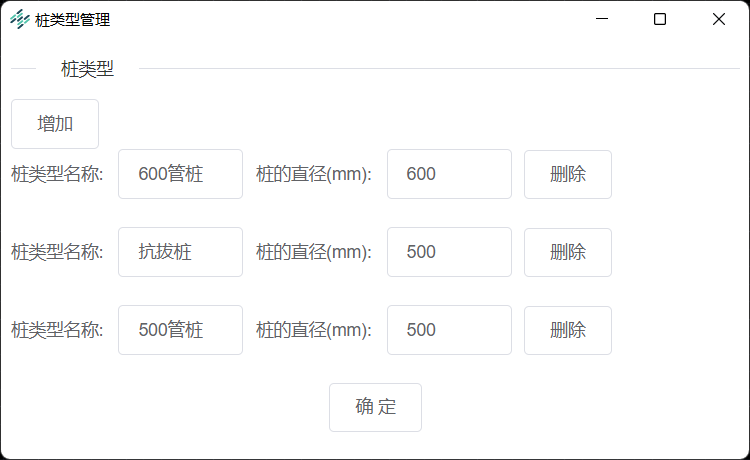

输入本项目要用到的所有的桩的类型，及该类型的数据，如桩的直径等。

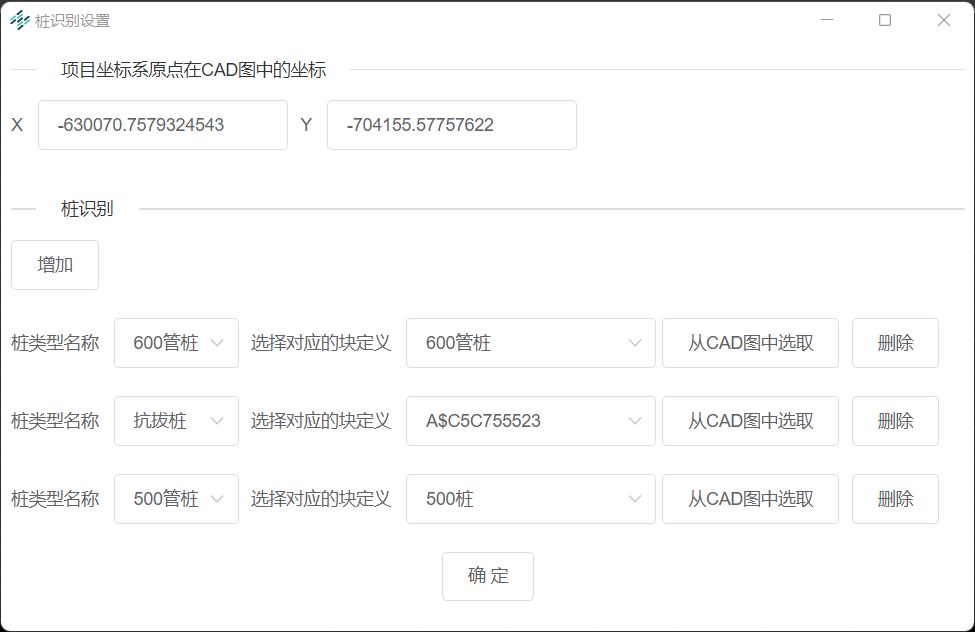

设置各类型的桩所对应的CAD图块，程序会将指定的CAD图块识别为桩。

在CAD图中，将桩识别出来。

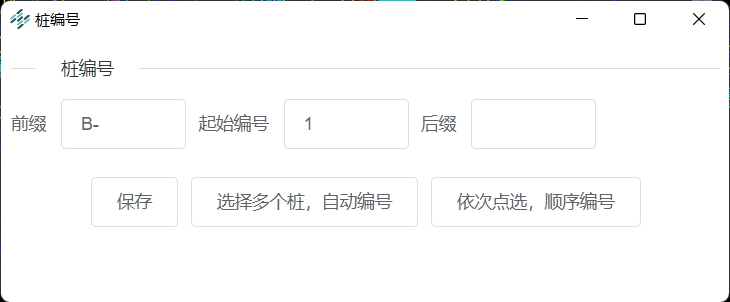

对桩进行编号，可设置编号的前缀和后缀。可选择多个桩，自动编号；也可依次点选，顺序编号。

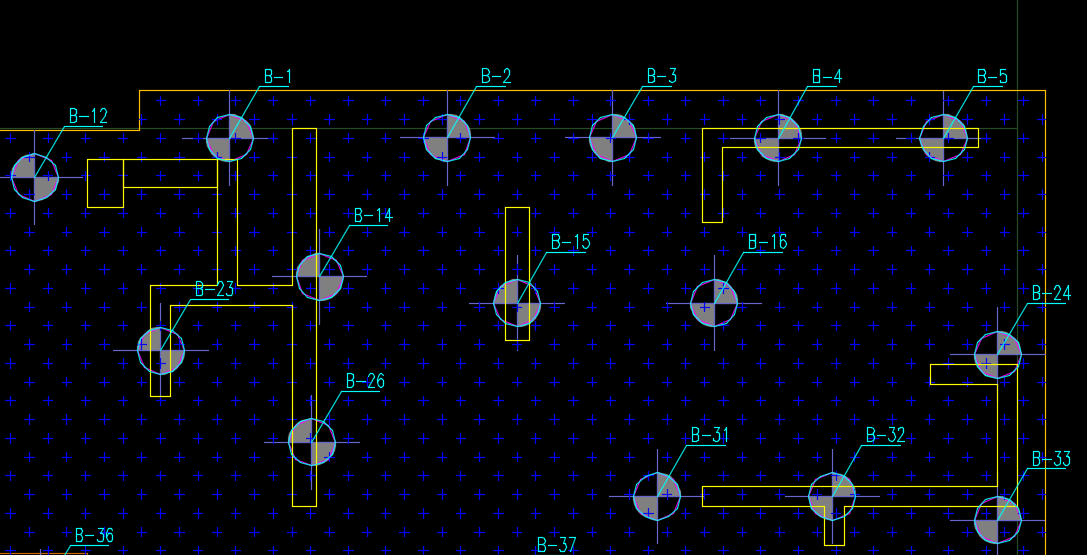

下图是自动编号后标注的截图：

直接指定所选的桩的桩底标高。桩底标高可以让程序根据土层数据和承载力数据自动计算，但在计算之前，要先设定桩顶标高。为了使桩顶标高不低于桩底标高而出现错误，需要将桩底标高直接预设一个合理的数值，只要低于桩顶变高即可。

直接指定所选的桩的桩顶标高。CAD图只提供了桩的平面位置坐标，而桩顶标高只是通过说明来体现。程序在做桩识别时，默认桩顶标高为0，用户可根据工程情况修改桩顶标高。

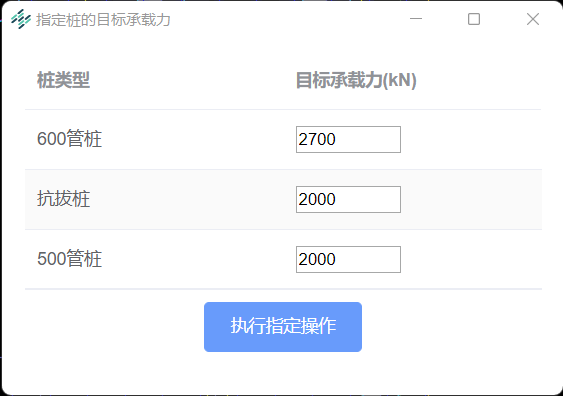

指定各种类型的桩的目标承载力，如下图所示：

程序会根据规范计算，使得每根桩都达到目标承载力。

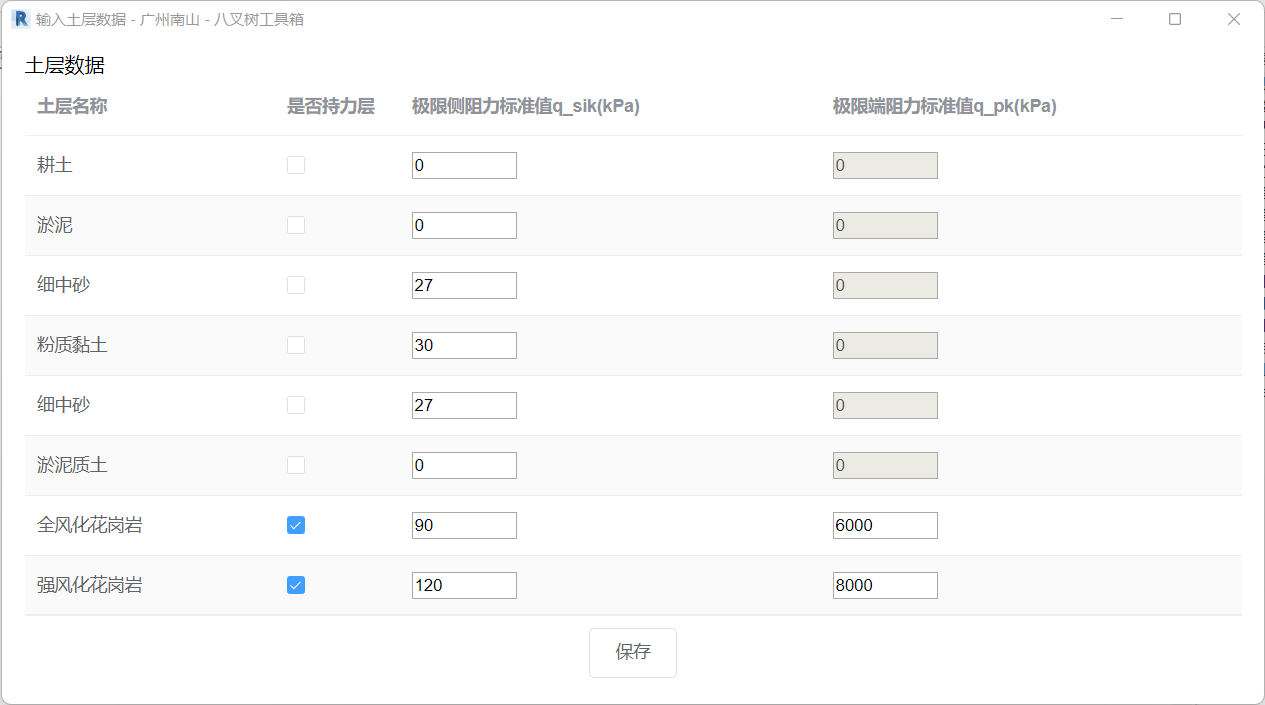

输入各土层的极限侧阻力标准值、极限端阻力标准值、是否持力层等数据，如下图所示：

程序根据各土层的力学数据、桩所在位置的各土层的厚度、桩顶标高、桩的目标承载力，自动计算得到桩底标高，再由桩顶标高减去桩底标高得到桩长。

桩所在位置的各土层的厚度，是程序根据勘探数据形成的土层三维模型和桩所在的位置，自动计算得出的。

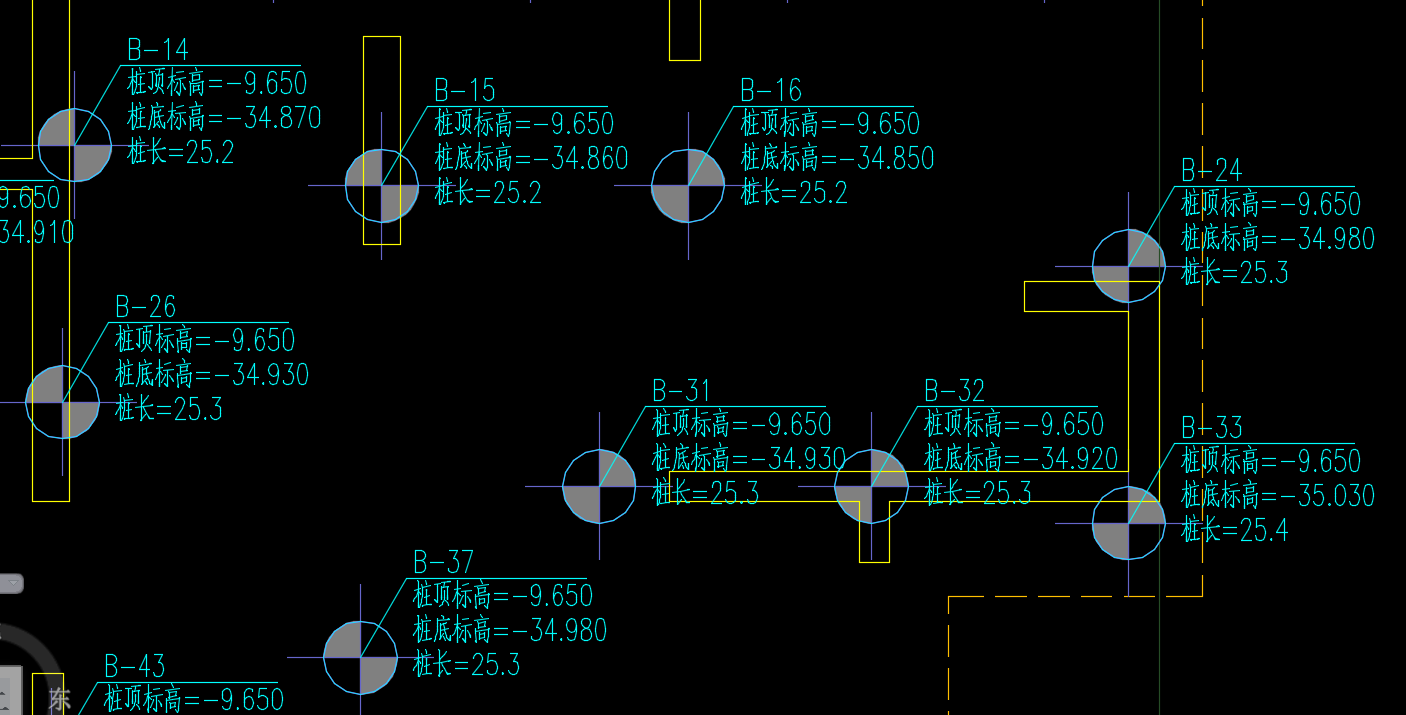

可在CAD图中自动标注桩底标高和桩长，如下图所示：

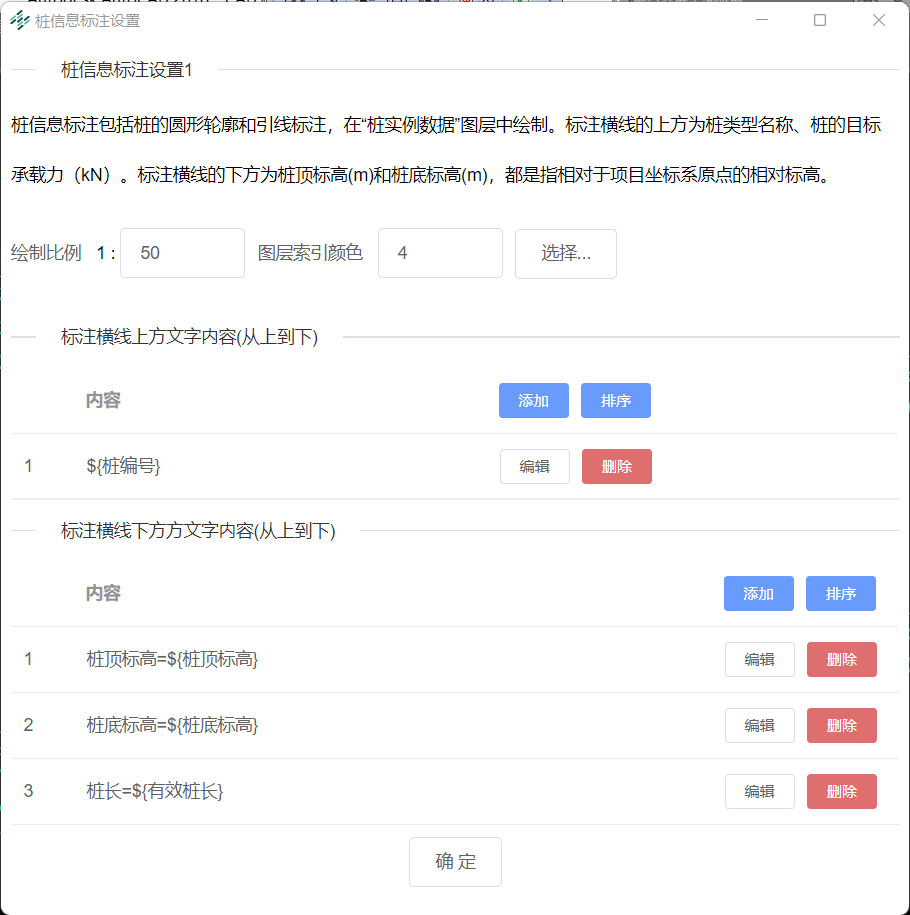

桩的标注内容是可以由用户按照自己的需求自行设置的，设置界面如下图所示：

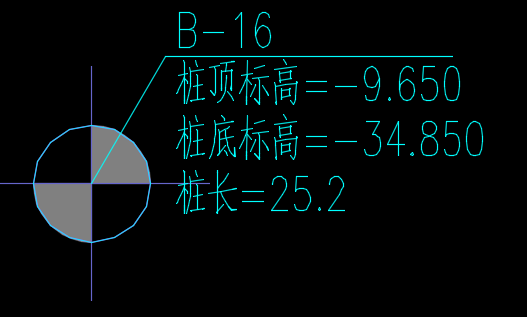

可以设置标注的比例、图层颜色、标注横线上方的内容、标注横线下方标注的内容。例如上图中的配置，标注的效果如下：

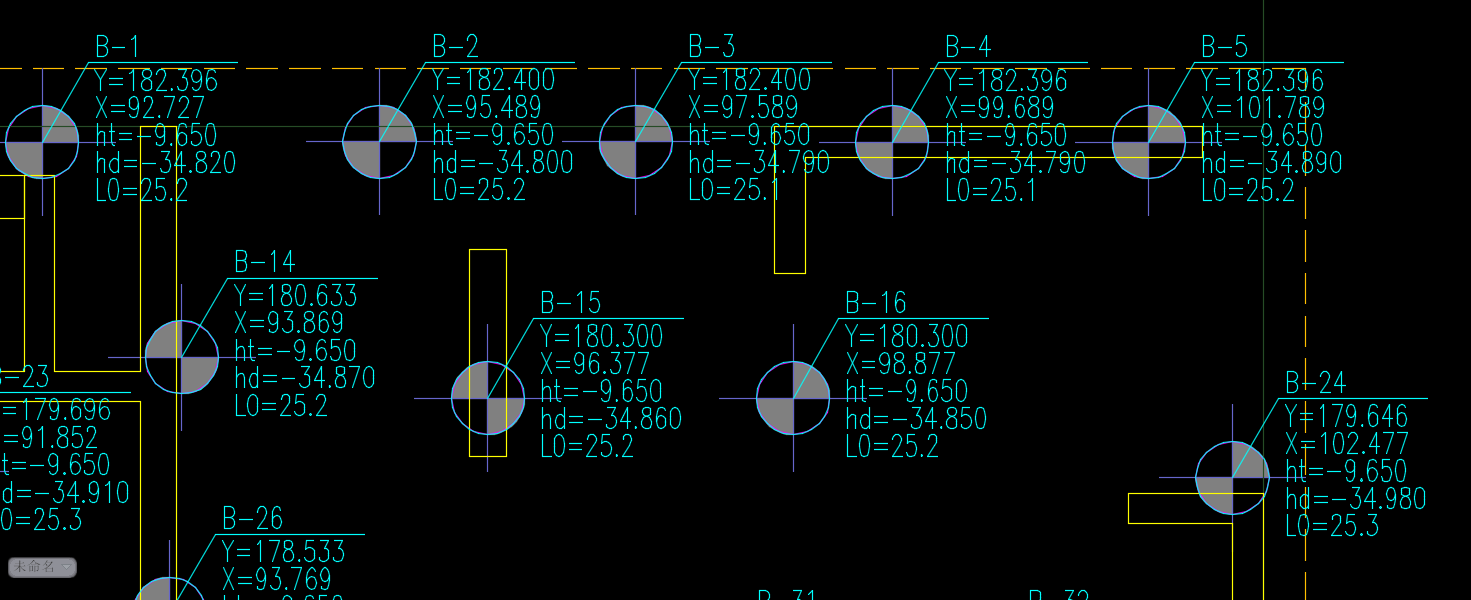

根据用户的设置，将桩信息自动标注出来。例如标注桩的编号、X坐标、Y坐标、桩顶标高(ht)、桩底标高(hd)、桩长(L0)：
